Phân phối RTU 530 Hitachi – Giải pháp RTU tối ưu cho tủ RMU và hệ thống điện phân phối

TOJI Group hiện là đối tác bạch kim của Hitachi Energy

TOJI GROUP cam kết sẽ tiếp tục khẳng định vị thế tiên phong, đồng hành cùng Hitachi Energy trong hành trình phát triển năng lượng bền vững, mang đến những giá trị thiết thực và bền vững cho cộng đồng và xã hội.

1. Giới thiệu chung về sản phẩm TOJI phân phối RTU 530 Hitachi

RTU 530 Hitachi Energy là một trong những giải pháp Remote Terminal Unit (RTU) tiên tiến hàng đầu, được thiết kế dành riêng cho tự động hóa lưới điện phân phối. Sản phẩm thuộc dòng RTU500 series của Hitachi Energy (trước đây là ABB), mang lại độ tin cậy cao, khả năng mở rộng linh hoạt và tính bảo mật tiên tiến.

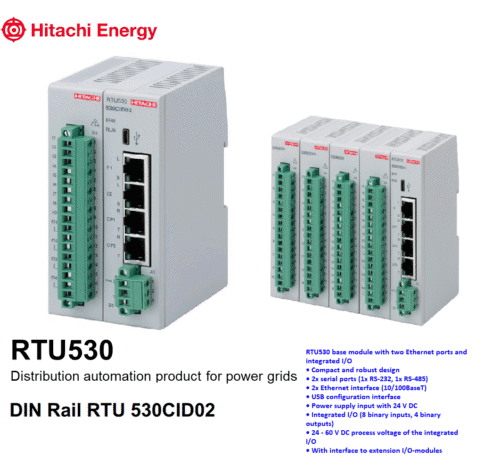

Model phổ biến nhất hiện nay là RTU530CID02 DIN Rail, với thiết kế nhỏ gọn, dễ lắp đặt trong tủ RMU (Ring Main Unit), tủ điều khiển trạm biến áp 22kV – 35kV – 110kV, và các trạm phân phối thông minh (Smart Distribution Substation).

---

2. Đặc điểm nổi bật của RTU 530

• Thiết kế mô-đun: gồm CMU (Central Module Unit), IOM (Input/Output Modules), và nguồn tích hợp 24VDC.

• Kích thước nhỏ gọn: dễ dàng gắn trên thanh DIN Rail, tiết kiệm không gian tủ RMU.

• Khả năng mở rộng cao: hỗ trợ kết nối tới 10 mô-đun I/O, bao gồm input digital, output digital, analog input/output, đo nhiệt độ, đo dòng áp 3 pha.

• Hỗ trợ nhiều giao thức chuẩn IEC: IEC 61850, IEC 60870-5-101/104, DNP3, Modbus, phù hợp SCADA và HMI.

• Giao diện truyền thông đa dạng: Ethernet (2 cổng 10/100 BaseT), RS232, RS485, USB.

• Độ tin cậy cao: hoạt động ổn định trong môi trường khắc nghiệt, đáp ứng IEC 62351 và IEEE 1686 về bảo mật.

• Tiêu thụ điện năng thấp: tiết kiệm UPS, thân thiện môi trường.

---

3. Cấu hình phần cứng của RTU 530 CID02

Module chính

• 1 hoặc 2 cổng Ethernet 10/100 BaseT

• 2–3 cổng nối tiếp (RS485, RS232)

• 1 cổng USB

• Tích hợp sẵn 8 tín hiệu đầu vào số (DI) và 4 đầu ra số (DO)

• Bộ nguồn DC 24V tích hợp

• Hỗ trợ tới 50 data points cơ bản

Các module mở rộng

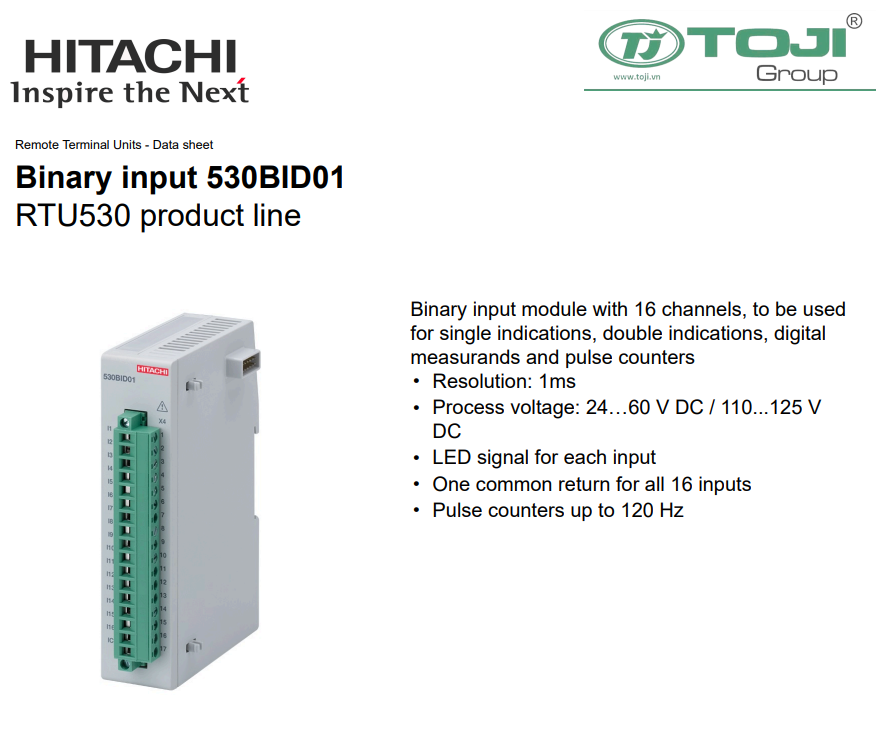

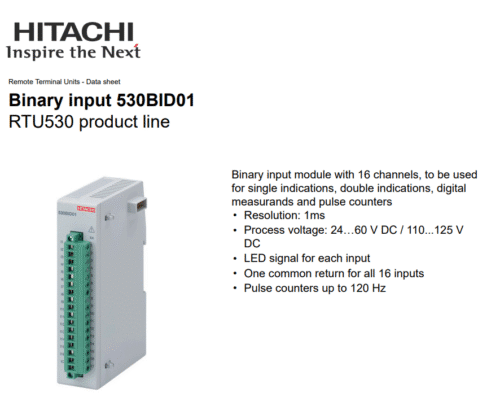

• 530BID01: module đầu vào nhị phân (16 tín hiệu DI)

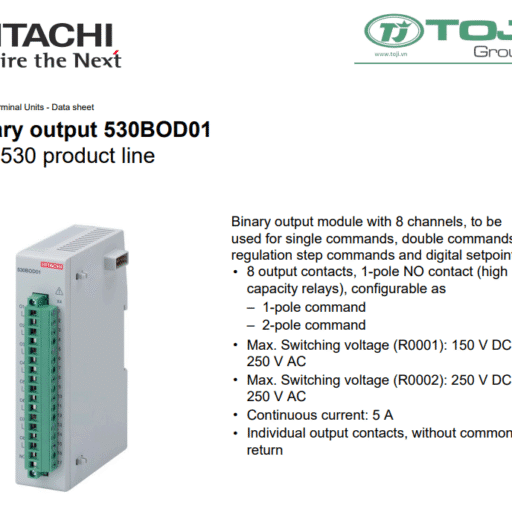

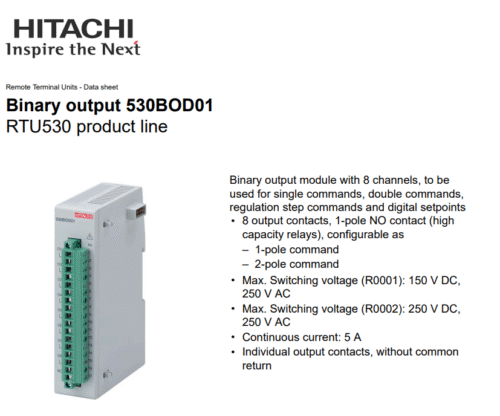

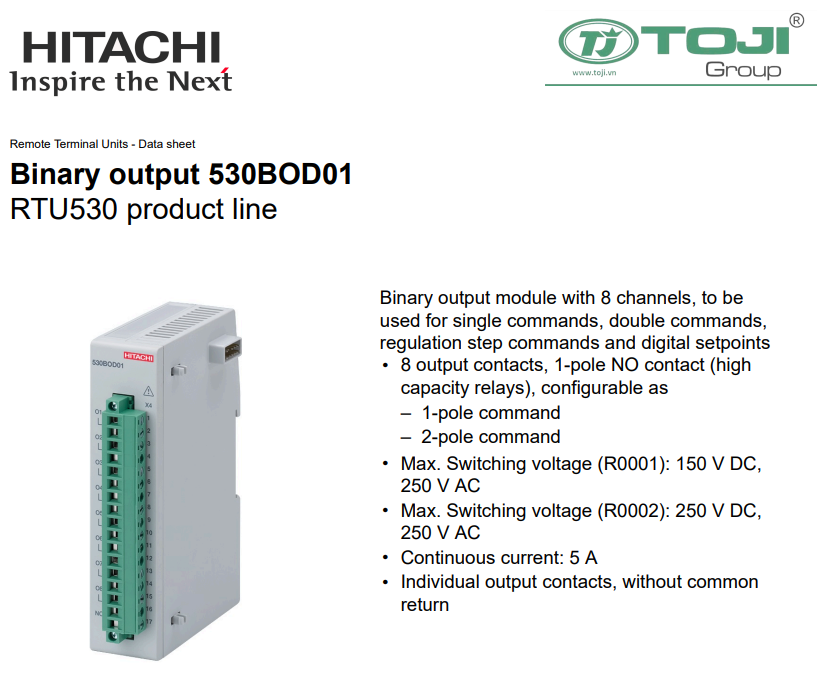

• 530BOD01: module đầu ra nhị phân (8 DO)

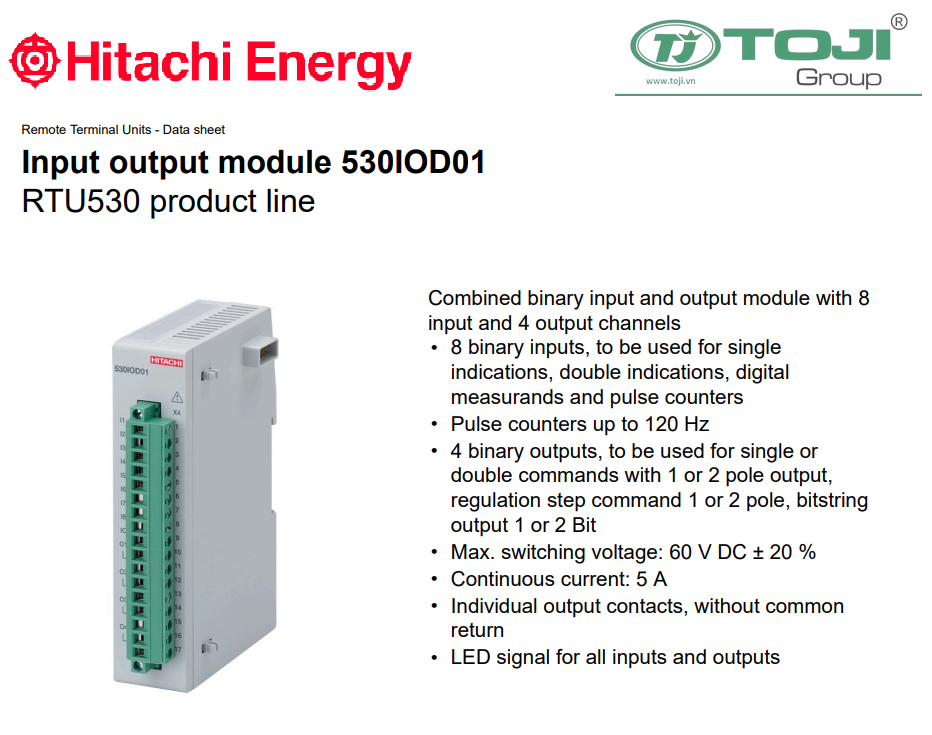

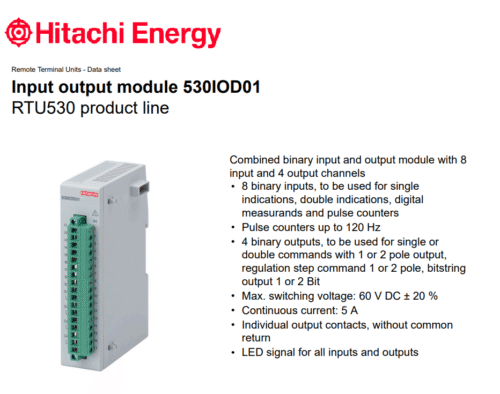

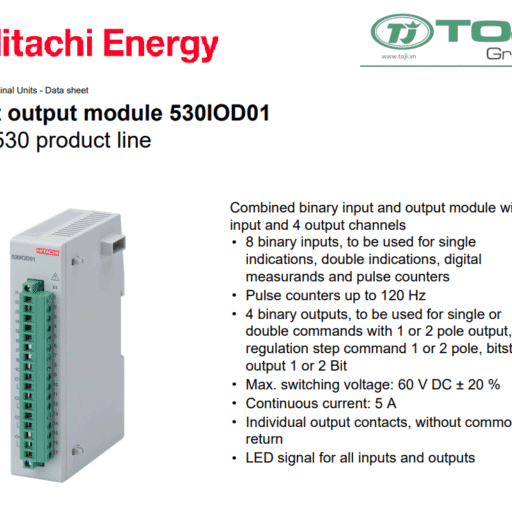

• 530IOD01: module đa I/O (8 DI + 4 DO)

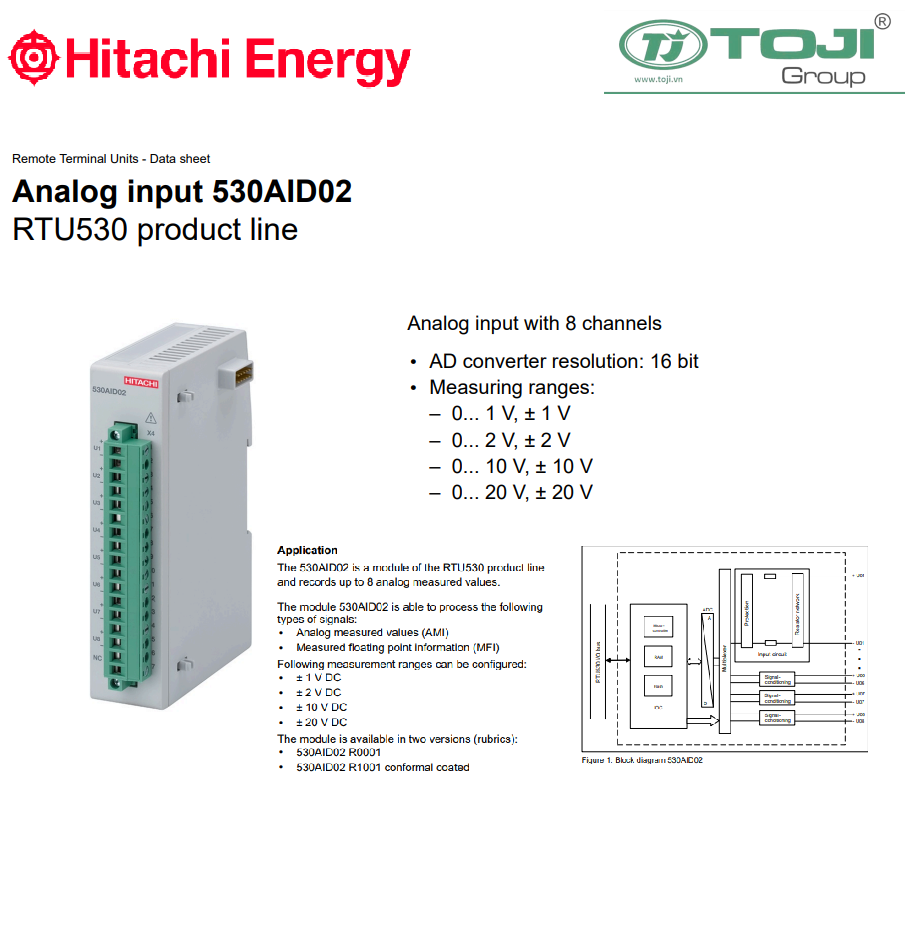

• 530AID01 AID02: module đầu vào analog

• 530AOD01: module đầu ra analog

• 530PTD01: module đo nhiệt độ

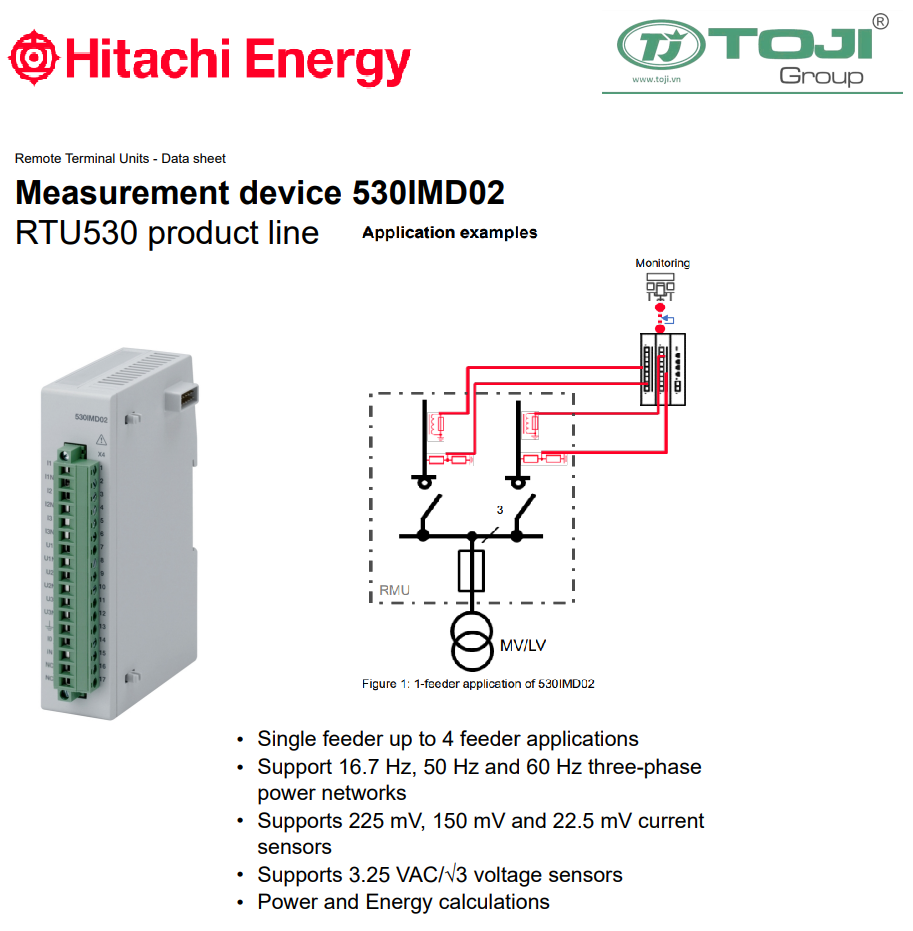

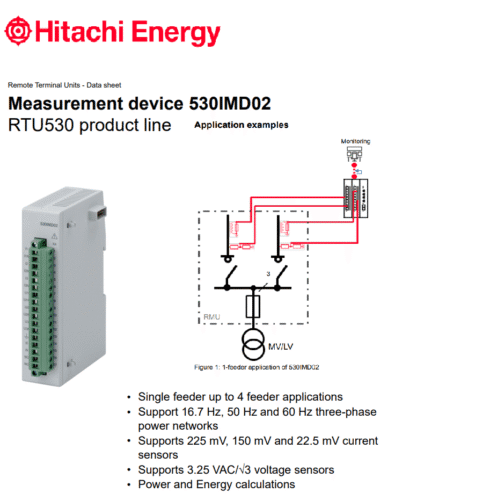

• 530IMD02: module đo dòng và áp 3 pha

---

4. Ứng dụng điển hình của RTU 530

4.1 Trong lưới điện phân phối

• Giám sát và điều khiển máy cắt, dao cách ly, chống sét, MBA.

• Tích hợp với tủ RMU (Ring Main Unit) trong trạm phân phối 22kV/35kV/110kV.

• Quản lý phụ tải, giám sát dòng điện, cảnh báo sự cố.

4.2 Tự động hóa trạm biến áp thứ cấp

• Điều khiển máy biến áp phân phối.

• Giám sát chỉ số vận hành, cảnh báo lỗi MBA.

• Gửi dữ liệu về SCADA trung tâm điều độ.

4.3 Điều khiển thiết bị lưới thông minh (Smart Grid)

• Quản lý tích hợp nguồn phân tán (DER): điện gió, điện mặt trời, pin lưu trữ.

• Giám sát ngắt tụ bù, máy cắt phân đoạn, thiết bị điều áp.

• Điều khiển từ xa giúp giảm SAIDI/SAIFI (thời gian mất điện trung bình).

4.4 Ứng dụng khác

• Ngành dầu khí: giám sát trạm bơm, giếng khai thác.

• Ngành nước: giám sát bể chứa, trạm bơm.

• Công nghiệp: hệ thống giám sát năng lượng tại nhà máy.

---

5. Điểm mạnh của RTU 530 Hitachi Energy

1. Linh hoạt – có thể cấu hình cho nhiều ứng dụng: từ RMU, tủ điều khiển MBA, đến hệ thống năng lượng tái tạo.

2. Tiết kiệm không gian – thiết kế nhỏ gọn, dễ dàng lắp trong các tủ RMU dung lượng hạn chế.

3. Đa giao thức – hỗ trợ IEC 61850 và nhiều chuẩn khác, tương thích mọi hệ SCADA.

4. Tin cậy và bảo mật – vận hành ổn định trong môi trường khắc nghiệt, bảo mật chuẩn quốc tế.

5. Thân thiện môi trường – tiêu thụ điện năng thấp, giảm chi phí UPS.

---

6. Lợi ích khi dùng RTU 530 cho tủ RMU

• Tích hợp trực tiếp vào tủ RMU: tiết kiệm không gian, giảm chi phí lắp đặt.

• Tự động hóa vận hành: đóng cắt máy cắt trong RMU từ xa, giảm thời gian thao tác thủ công.

• Giám sát tình trạng thiết bị: phát hiện sự cố nhanh, hạn chế mất điện.

• Đáp ứng yêu cầu Smart Grid: phù hợp xu hướng tự động hóa lưới điện tại Việt Nam.

• Hỗ trợ quản lý phụ tải & năng lượng tái tạo: dễ dàng tích hợp vào hệ thống có điện mặt trời, điện gió.

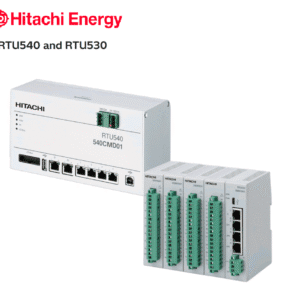

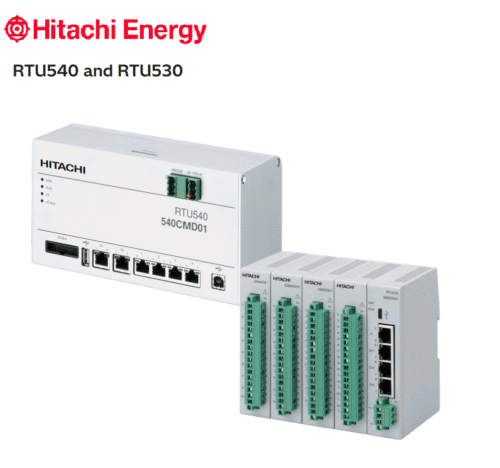

So sánh sự khác biệt giữa RTU 520 – 530 – 540 – 560

RTU 520 – RTU cơ bản cho ứng dụng tối giản

• Lắp DIN-rail, kích thước nhỏ, tiêu thụ điện năng thấp.

• Chuyên dùng cho RMU đơn giản, pole-mounted switch, capacitor banks.

• Ưu điểm: chi phí thấp, dễ triển khai.

• Hạn chế: giới hạn I/O, ít tính năng nâng cao, không phù hợp với feeder automation phức tạp.

RTU 540 – Gateway và tích hợp giao thức

• Dạng DIN-rail, thường dùng như protocol converter.

• Hỗ trợ nhiều giao thức để kết nối thiết bị đa thế hệ.

• Ưu điểm: linh hoạt khi cần gateway.

• Hạn chế: đã ngừng sản xuất chính thức, ít dùng cho dự án mới.

RTU 560 – RTU cao cấp cho truyền tải

• Thiết kế rack-mount, hỗ trợ redundancy toàn diện.

• Ứng dụng trong trạm 220–500 kV, trung tâm điều độ.

• Ưu điểm: khả năng xử lý mạnh, lưu trữ lớn, bảo mật cao.

• Hạn chế: chi phí cao, kích thước lớn, vượt nhu cầu của RMU hoặc phân phối trung áp.

⭐ RTU 530 – Sự cân bằng tối ưu cho lưới phân phối

• Thiết kế mô-đun DIN-rail, linh hoạt và dễ mở rộng.

• Phù hợp cho tủ RMU, trạm phân phối 22–110 kV, feeder automation, DER integration.

• Hỗ trợ đầy đủ giao thức IEC 61850, IEC 60870-5-101/104, DNP3, Modbus.

• Ethernet dự phòng, bus I/O tốc độ cao, bảo mật theo IEC 62351 & IEEE 1686.

• Ưu điểm: hiệu năng – tính năng – chi phí cân bằng, triển khai rộng rãi cho các công ty điện lực và EPC tại Việt Nam.

---

7. So sánh RTU 530 với các giải pháp khác

• So với RTU 540 (ABB/Hitachi): RTU530 nhỏ gọn hơn, thích hợp cho RMU; RTU 540 phù hợp cho trạm lớn.

• So với Siemens SICAM: RTU 530 có lợi thế về kích thước, tiêu thụ điện thấp, dễ lắp DIN Rail.

• So với Schneider Easergy T300: RTU530 nổi bật về đa giao thức và mở rộng I/O linh hoạt.

• So với RTU520: RTU530 nhỏ gọn hơn mạnh hơn về tính năng tự động hóa, hỗ trợ self-healing grid.

• So với RTU560: RTU530 chi phí thấp hơn nhiều, nhưng vẫn đáp ứng đủ cho lưới phân phối và tủ RMU.



Dòng RTU	Loại lắp đặt	Ứng dụng chính	Ưu điểm	Hạn chế
RTU520	DIN-rail nhỏ	RMU cơ bản, switch	Gọn, rẻ, dễ lắp đặt	Ít tính năng nâng cao
RTU530	DIN-rail modular	RMU, phân phối, DER	Linh hoạt, mạnh, bảo mật	Chi phí > RTU520
RTU540	DIN-rail gateway	Trạm hỗn hợp	Protocol converter	Ngừng sản xuất
RTU560	Rack-mount	Truyền tải, điều độ	Cấu hình mạnh, redundancy	Giá cao, kích thước lớn

---

8. Đối tác & khách hàng tin dùng RTU530

Tại Việt Nam, nhiều công ty điện lực và đơn vị EPC đã tin tưởng sử dụng RTU530 của Hitachi Energy trong các dự án:

• Các công ty điện lực miền Bắc, miền Trung, miền Nam.

• Điện lực Hà Nội, TP. Hồ Chí Minh.

• Các dự án điện gió, điện mặt trời tại Ninh Thuận, Bình Thuận, Gia Lai, Đắk Lắk.

• Các nhà máy công nghiệp yêu cầu tự động hóa phân phối.

---

9. Bảng thông số kỹ thuật tổng quan của RTU 530

RTU530 Hitachi Energy là giải pháp RTU hàng đầu cho tủ RMU và tự động hóa lưới điện phân phối. Với thiết kế nhỏ gọn, linh hoạt, đa giao thức, bảo mật cao và dễ lắp đặt, sản phẩm này đã và đang được nhiều tổng công ty điện lực, nhà máy công nghiệp, dự án năng lượng tái tạo tại Việt Nam sử dụng.

👉 Nếu bạn đang tìm kiếm đơn vị phân phối RTU 530 Hitachi chính hãng, hãy liên hệ ngay để nhận báo giá RTU 530 Hitachi, tài liệu kỹ thuật đầy đủ, hỗ trợ lắp đặt và CO CQ chuẩn.

Một số Câu Hỏi & Giải Đáp Chi Tiết Về RTU 530 Và RTU 560 Hitachi Energy

---

1. RTU 530 là gì?

RTU 530 (Remote Terminal Unit 530) là thiết bị thu thập dữ liệu và điều khiển từ xa của Hitachi Energy, được sử dụng trong tự động hóa lưới điện trung thế và tủ RMU hợp bộ. Thiết bị có khả năng giám sát, điều khiển, ghi nhận sự kiện và truyền dữ liệu về trung tâm SCADA qua Ethernet hoặc cổng nối tiếp.

---

2. RTU 560 là gì?

RTU 560 là phiên bản cao cấp hơn của dòng RTU, chuyên dùng cho trạm biến áp 110kV – 500kV, hệ thống SCADA – DMS – EMS hoặc Substation Automation System. Nó hỗ trợ nhiều giao thức như IEC 61850, IEC 60870-5-101/104, DNP3, Modbus, phù hợp cho các dự án tự động hóa trạm quy mô lớn.

---

3. RTU 530 khác gì so với RTU 560?

RTU 530 là dòng compact DIN Rail, gọn nhẹ, dùng cho trạm phân phối RMU, recloser, tủ điều khiển phụ tải trung thế.
RTU 560 là dòng modular rack-based, có khả năng mở rộng lớn, đáp ứng hàng nghìn điểm tín hiệu và phù hợp với trạm 110–500kV.

---

4. Cấu trúc RTU 530 gồm những module nào?

RTU 530 gồm 3 nhóm chính:

• CMU (Central Module Unit) – bộ xử lý trung tâm.

• IOM (Input/Output Module) – thu thập tín hiệu nhị phân, analog.

• Power Supply – nguồn 24VDC.
  Ngoài ra còn có module Ethernet, Serial RS232/485, USB, và hỗ trợ tối đa 10 module mở rộng.

---

5. RTU 560 gồm những thành phần chính nào?

RTU 560 gồm CPU, Bus Communication, Input/Output Boards, Power Supply, Redundant Link, và có thể kết nối nhiều sub-RTU hoặc thiết bị IED theo chuẩn IEC 61850. Tất cả được lắp dạng Rack 19” tiêu chuẩn công nghiệp.

---

6. RTU 530 dùng cho tủ RMU được không?

Có. RTU 530 là dòng DIN Rail RTU nhỏ gọn, thiết kế chuyên biệt để lắp trực tiếp trong tủ RMU hoặc tủ điều khiển hợp bộ. Nó có khả năng giao tiếp với RMU Siemens, ABB, Schneider, LS, v.v. qua Modbus hoặc IEC 60870-5-104.

---

7. RTU 530 hỗ trợ những giao thức truyền thông nào?

RTU 530 hỗ trợ:

• IEC 60870-5-101/104

• DNP3 Level 2/3

• Modbus RTU/TCP

• IEC 61850 Client/Server

• SNTP, NTP, FTP, Webserver, Syslog

---

8. RTU 560 hỗ trợ giao thức gì?

RTU 560 có đầy đủ các giao thức chuẩn ngành điện như:
IEC 61850, DNP3, Modbus, SPA, Profibus, LON, Ethernet/IP, IEC 60870-5-101/104, cùng khả năng song song kết nối nhiều master trong cùng hệ thống.

---

9. RTU 530 có thể hoạt động độc lập không cần SCADA không?

Có. RTU 530 có thể hoạt động độc lập, tự giám sát và điều khiển thiết bị nhờ khả năng local logic control và lưu trữ sự kiện (data logging) trong bộ nhớ Flash tích hợp.

---

10. RTU 530 có thể mở rộng tối đa bao nhiêu I/O?

RTU 530 có thể kết nối tối đa 10 module I/O, mỗi module chứa 8–16 kênh tín hiệu. Tổng cộng có thể đạt 160 tín hiệu nhị phân và 40 tín hiệu analog.

---

11. RTU 560 có thể mở rộng đến mức nào?

RTU 560 có thể quản lý hàng nghìn điểm tín hiệu I/O, hỗ trợ nhiều CPU song song, có thể cấu hình dự phòng Hot-standby redundancy, đảm bảo hệ thống không gián đoạn khi có sự cố.

---

12. Nguồn cấp RTU 530 và RTU 560 là bao nhiêu?

Cả hai thiết bị đều dùng nguồn DC 24V, có thể mở rộng dải từ 19V–60VDC, phù hợp với hệ thống pin năng lượng hoặc UPS công nghiệp.

---

13. RTU 530 có thể cấu hình qua trình duyệt web không?

Có. RTU 530 hỗ trợ cấu hình trực tiếp qua web interface (Embedded Web Server), cho phép người kỹ sư giám sát, chỉnh sửa, upload firmware mà không cần phần mềm riêng.

---

14. RTU 560 có giao diện cấu hình như thế nào?

RTU 560 được cấu hình bằng phần mềm RTUtil560 hoặc PCM600, với giao diện đồ họa, hỗ trợ cấu hình mạng, mapping I/O, test logic, và xuất báo cáo tự động.

---

15. RTU 530 có thể đồng bộ thời gian với SCADA không?

Có. RTU 530 hỗ trợ đồng bộ thời gian theo SNTP, NTP hoặc IRIG-B, đảm bảo dữ liệu sự kiện có dấu thời gian chính xác khi gửi về hệ thống SCADA.

---

16. RTU 530 có được dùng trong hệ thống Smart Grid không?

Có. Đây là dòng RTU được thiết kế cho trạm phân phối thông minh (Smart Distribution Substation) và lưới điện tự động hóa (Feeder Automation).

---

17. RTU 560 thường dùng trong trạm nào?

RTU 560 dùng cho Substation Automation System (SAS) trong các trạm 110kV, 220kV, 500kV, nơi cần số lượng tín hiệu lớn và khả năng xử lý, điều khiển phức tạp.

---

18. RTU 530 có khả năng lưu dữ liệu sự kiện không?

Có. Bộ nhớ Flash trong RTU 530 lưu trữ hàng ngàn sự kiện (event log), giúp truy xuất dữ liệu ngay cả khi mất kết nối SCADA.

---

19. RTU 560 có tính năng bảo mật mạng không?

Có. RTU 560 đáp ứng tiêu chuẩn IEC 62351, hỗ trợ firewall, VPN, user authentication, giúp bảo vệ hệ thống SCADA khỏi truy cập trái phép.

---

20. RTU 530 có thể giao tiếp cùng lúc Ethernet và Serial không?

Có. RTU 530 có thể hoạt động đồng thời Ethernet (2 port) và RS-232/485 (3 port), cho phép truyền dữ liệu song song về SCADA và các IED.

---

21. RTU 530 có thể điều khiển đóng cắt RMU được không?

Hoàn toàn được. RTU 530 được tích hợp 4 lệnh digital output, cho phép điều khiển đóng – cắt máy cắt, dao cách ly hoặc điều khiển tủ RMU từ xa.

---

22. RTU 530 có thể đo dòng, áp, nhiệt độ không?

Có. RTU 530 hỗ trợ các module analog như 530AID01 (Analog Input) và 530PTD01 (Temperature Input) để đo lường dòng áp 3 pha, nhiệt độ, và truyền dữ liệu về SCADA.

---

23. RTU 560 có thể kết nối nhiều Sub-RTU không?

Có. RTU 560 được thiết kế để điều khiển nhiều Sub-RTU (như RTU 530) thông qua giao thức IEC 60870-5-104 hoặc DNP3 Master Mode.

---

24. RTU 530 có chứng nhận tiêu chuẩn gì?

RTU 530 tuân thủ tiêu chuẩn IEC 60255, IEC 61850, IEC 60870-5, và đạt chứng nhận CE, RoHS, đảm bảo an toàn điện, EMC và độ tin cậy công nghiệp.

---

25. RTU 530 có thể làm Data Concentrator không?

Có. RTU 530 có thể thu thập dữ liệu từ nhiều IED, tổng hợp và gửi về trung tâm điều khiển – đóng vai trò Data Concentrator trong mạng tự động hóa trạm phân phối.

---

26. RTU 560 có phù hợp với trạm không người trực không?

Rất phù hợp. RTU 560 có khả năng điều khiển toàn bộ trạm biến áp từ xa, kết hợp camera, gateway và server HMI – là trái tim của trạm không người trực (Unmanned Substation).

---

27. RTU 530 có khả năng bảo trì từ xa không?

Có. Kỹ sư có thể truy cập từ xa qua VPN hoặc Web Server để cập nhật cấu hình, firmware hoặc kiểm tra tình trạng hoạt động.

---

28. RTU 530 có thể tích hợp với hệ thống năng lượng tái tạo không?

Có. RTU 530 được dùng nhiều trong dự án điện gió, điện mặt trời, để giám sát inverter, RMU, máy cắt và truyền dữ liệu về trung tâm điều độ.

---

29. RTU 560 có thể làm Gateway cho SCADA không?

Có. RTU 560 hoạt động như Communication Gateway, kết nối hàng chục IED, chuyển đổi giao thức và truyền dữ liệu lên SCADA/DCS trung tâm.

---

30. Tại sao nên chọn RTU 530 và RTU 560 của Hitachi Energy?

Bởi Hitachi Energy là thương hiệu kế thừa từ ABB, có chất lượng châu Âu, bảo mật cao, độ tin cậy công nghiệp, được sử dụng rộng rãi tại các trạm điện EVN, khu công nghiệp, dự án năng lượng tái tạo, và lưới điện phân phối thông minh tại Việt Nam.
